Wie Solarmodule funktionieren
Diesen Beitrag erkunden mit:
Solarmodule sehen von aussen einfach aus, aber in jeder einzelnen Zelle passiert sehr viel. Wenn Sonnenlicht auf eine Solarzelle trifft, kann es Elektronen im Halbleitermaterial loslosen. Die Zelle ist so konstruiert, dass sich diese Elektronen in eine Richtung bewegen, wodurch Gleichstrom entsteht. Dieser Strom wird gesammelt, mit dem anderer Zellen kombiniert und an den Rest des Solarsystems weitergegeben.
Wenn Sie neu im Thema Solar sind, gibt Ihnen diese Seite das grosse Bild. Wir beginnen auf Zellebene und arbeiten uns dann zu Modulen, Strings, Wechselrichtern und kompletten Systemen vor.
Die Grundidee Hinter Solarmodulen
Abschnitt betitelt „Die Grundidee Hinter Solarmodulen“Solarmodule erzeugen Strom durch den photovoltaischen Effekt. Vereinfacht gesagt wird Lichtenergie der Sonne in elektrische Energie umgewandelt.
Hier ist die Kurzfassung des Vorgangs.
- Sonnenlicht erreicht die Solarzelle.
- Einige Photonen tragen genug Energie, um Elektronen im Silizium freizusetzen.
- Ein internes elektrisches Feld druckt diese Elektronen in eine bevorzugte Richtung.
- Die Elektronen fliessen durch einen externen Stromkreis und erzeugen nutzbaren elektrischen Strom.
Deshalb erzeugen Solarmodule Strom, sobald genug Licht vorhanden ist. Direkt am Modul selbst sind keine beweglichen Teile erforderlich.
Woraus Eine Solarzelle Besteht
Abschnitt betitelt „Woraus Eine Solarzelle Besteht“Die meisten Solarmodule verwenden Silizium-Solarzellen. Ein fertiges Modul besteht aus mehr als nur Silizium, aber in der Zelle wird der Strom erzeugt.
Eine typische Silizium-Solarzelle umfasst die folgenden Schichten und Bauteile.
| Schicht oder Teil | Aufgabe |
|---|---|
| Gehartetes Glas | Schutzt die Zellen vor Wetter, Stossen und Schmutz |
| Antireflexbeschichtung | Reduziert Reflexionen, damit mehr Sonnenlicht in die Zelle gelangt |
| Vorderseitige Metallkontakte | Sammeln Elektronen aus der Zelle und leiten den Strom ab |
| N-dotierte Siliziumschicht | Silizium, das so dotiert ist, dass zusatzliche Elektronen verfugbar sind |
| PN-Ubergang | Der Bereich, in dem das elektrische Feld entsteht |
| P-dotierte Siliziumschicht | Silizium, das Elektronenlucken, sogenannte Locher, enthalt |
| Ruckseitiger Metallkontakt | Schliesst den Stromkreis auf der Ruckseite der Zelle |
Die beiden Siliziumschichten werden gezielt mit kleinen Mengen anderer Elemente behandelt.
- N-dotiertes Silizium wird oft mit Phosphor dotiert, das zusatzliche Elektronen bereitstellt.
- P-dotiertes Silizium wird oft mit Bor dotiert, das Locher erzeugt, in die Elektronen wandern konnen.
Wenn diese beiden Schichten zusammentreffen, bilden sie einen PN-Ubergang. Dieser Ubergang ist das Herzstuck der Solarzelle, weil dort das interne elektrische Feld entsteht, das Ladungen trennt.
Wie Der Photovoltaische Effekt Funktioniert
Abschnitt betitelt „Wie Der Photovoltaische Effekt Funktioniert“Die Physik klingt anfangs oft einschuchternd, aber der Ablauf ist eigentlich recht anschaulich, wenn man ihn Schritt fur Schritt betrachtet.
1. Licht dringt in die Zelle ein
Abschnitt betitelt „1. Licht dringt in die Zelle ein“Sonnenlicht passiert Glas und Antireflexbeschichtung. Die obere N-Schicht ist absichtlich dunn, damit das Licht den aktiven Bereich nahe dem PN-Ubergang erreicht.
2. Photonen losen Elektronen
Abschnitt betitelt „2. Photonen losen Elektronen“Wenn ein Photon genug Energie hat, kann es ein Elektron aus seiner atomaren Bindung im Siliziumkristall losen. Dabei bleibt ein Loch zuruck.
3. Das elektrische Feld trennt die Ladung
Abschnitt betitelt „3. Das elektrische Feld trennt die Ladung“Am PN-Ubergang druckt das eingebaute elektrische Feld Elektronen zur N-Seite und Locher zur P-Seite. Diese Trennung ist wichtig, weil sie verhindert, dass sich die Ladungen sofort wieder rekombinieren.
4. Strom fliesst durch den externen Stromkreis
Abschnitt betitelt „4. Strom fliesst durch den externen Stromkreis“Sobald Vorder- und Ruckkontakt uber einen Leiter verbunden sind, konnen Elektronen durch den externen Stromkreis wandern. Diese bewegte Ladung ist elektrischer Strom. Ist der Stromkreis mit einer Last wie Licht, Pumpe oder Wechselrichter verbunden, kann der Strom nutzbare Arbeit leisten.
5. Die Zelle erzeugt weiter Leistung, solange Licht vorhanden ist
Abschnitt betitelt „5. Die Zelle erzeugt weiter Leistung, solange Licht vorhanden ist“Solange Licht neue Ladungstrager erzeugt, wiederholt sich der Prozess. Die Ausgabe ist Gleichstrom.
Ein hilfreiches Bild ist, eine Solarzelle als Bauteil zu sehen, das mit Licht eine Spannungsdifferenz erzeugt und diese Spannungsdifferenz dann nutzt, um Strom durch einen Stromkreis zu treiben.
Warum Eine Einzelne Zelle Nicht Ausreicht
Abschnitt betitelt „Warum Eine Einzelne Zelle Nicht Ausreicht“Eine einzelne Silizium-Solarzelle liefert unter typischen Betriebsbedingungen nur etwa 0,5 Volt. Das ist gut, um die Physik zu verstehen, aber viel zu wenig, um allein ein echtes Haus- oder Gewerbesystem zu versorgen.
Deshalb werden Zellen zu grosseren Einheiten kombiniert.
- In Serie verschaltete Zellen erhohen die Spannung, wahrend der Strom ungefahr gleich bleibt.
- Parallel verschaltete Zellen erhohen den Strom, wahrend die Spannung ungefahr gleich bleibt.
Wenn zum Beispiel 60 Zellen in Serie verbunden sind und jede Zelle etwa 0,5 Volt beitragt, kann das Modul bei rund 30 Volt arbeiten. Wenn dieses Modul 8 Ampere liefern kann, liegt die Leistung bei ungefahr 240 Watt.
Deshalb stehen auf Modul-Datenblattern Werte wie Spannung am Maximum Power Point, Strom am Maximum Power Point, Leerlaufspannung und Kurzschlussstrom. Diese Zahlen beschreiben, wie sich die kombinierten Zellen als Modul verhalten. Wenn Sie bei Leistungskennzahlen tiefer einsteigen wollen, lesen Sie Wirkungsgrad von Solarmodulen erklart.
Von Zellen Zu Modulen Zu Strings
Abschnitt betitelt „Von Zellen Zu Modulen Zu Strings“Die Terminologie kann am Anfang verwirrend sein. Deshalb hilft es, die Ebenen sauber zu trennen.
- Eine Zelle ist das einzelne photovoltaische Bauteil.
- Ein Modul oder Panel ist eine wetterfeste Einheit mit vielen Zellen.
- Ein String ist eine Gruppe von Modulen, die in Serie verbunden sind.
- Ein Array ist die gesamte Gruppe aller Strings im System.
Ubliche Modulkonfigurationen sind zum Beispiel die folgenden.
| Konfiguration | Typischer Einsatz |
|---|---|
| 36-Zellen-Module | Altere oder kleine Off-Grid-Anwendungen zum Laden von Batterien |
| 60- oder 72-Zellen-Module | Haufig in Wohn- und Gewerbeanlagen |
| Grossere moderne Formate | Ublicher in gewerblichen Projekten und Anlagen im Versorger-Massstab |
Die genaue Zellzahl ist wichtig, weil sie Systemspannung, Wechselrichter-Kompatibilitat und Ladeverhalten von Batterien beeinflusst.
Wohin Der Strom Danach Geht
Abschnitt betitelt „Wohin Der Strom Danach Geht“Solarmodule versorgen Haushaltsgerate in der Regel nicht direkt. Zuerst lauft die Energie durch weitere Technik, die sie sicher und nutzbar macht.
Netzgekoppelte Systeme
Abschnitt betitelt „Netzgekoppelte Systeme“In einem netzgekoppelten System schicken die Solarmodule Gleichstrom an einen Wechselrichter. Der Wechselrichter wandelt ihn in Wechselstrom um, der Verbraucher im Gebaude versorgen kann. Ist die Solarproduktion hoher als der momentane Bedarf, kann uberschussige Energie je nach lokaler Regelung ins Netz eingespeist werden.
Mehr Details zum Vergleich der Systemtypen finden Sie in Netzgekoppelte vs. netzunabhangige Systeme.
Netzunabhangige Systeme
Abschnitt betitelt „Netzunabhangige Systeme“In einem netzunabhangigen System laden die Solarmodule uber einen Laderegler eine Batterie, und ein Wechselrichter stellt bei Bedarf Wechselstrom fur die Verbraucher bereit. Der Laderegler ist wichtig, weil er ein Uberladen der Batterie verhindert und die Leistung aus den Modulen steuert. Eine genauere Erklarung finden Sie unter Laderegler.
Hybrid-Systeme
Abschnitt betitelt „Hybrid-Systeme“Ein Hybrid-System kombiniert Solar, Batterien und das offentliche Netz. Dadurch kann das System Uberschusse speichern, bei Netzausfallen Backup-Lasten versorgen und bei Bedarf trotzdem mit dem Netz interagieren. Solche Systeme verwenden in der Regel einen Hybrid-Wechselrichter. Details dazu finden Sie unter Hybrid-Wechselrichter erklart.
Solarparks im grossen Massstab
Abschnitt betitelt „Solarparks im grossen Massstab“Im grossen Massstab werden viele Modulreihen an zentrale oder String-Wechselrichter angeschlossen und anschliessend uber Transformatoren auf eine hohere Spannungsebene gebracht, bevor der Strom ins Netz eingespeist wird.

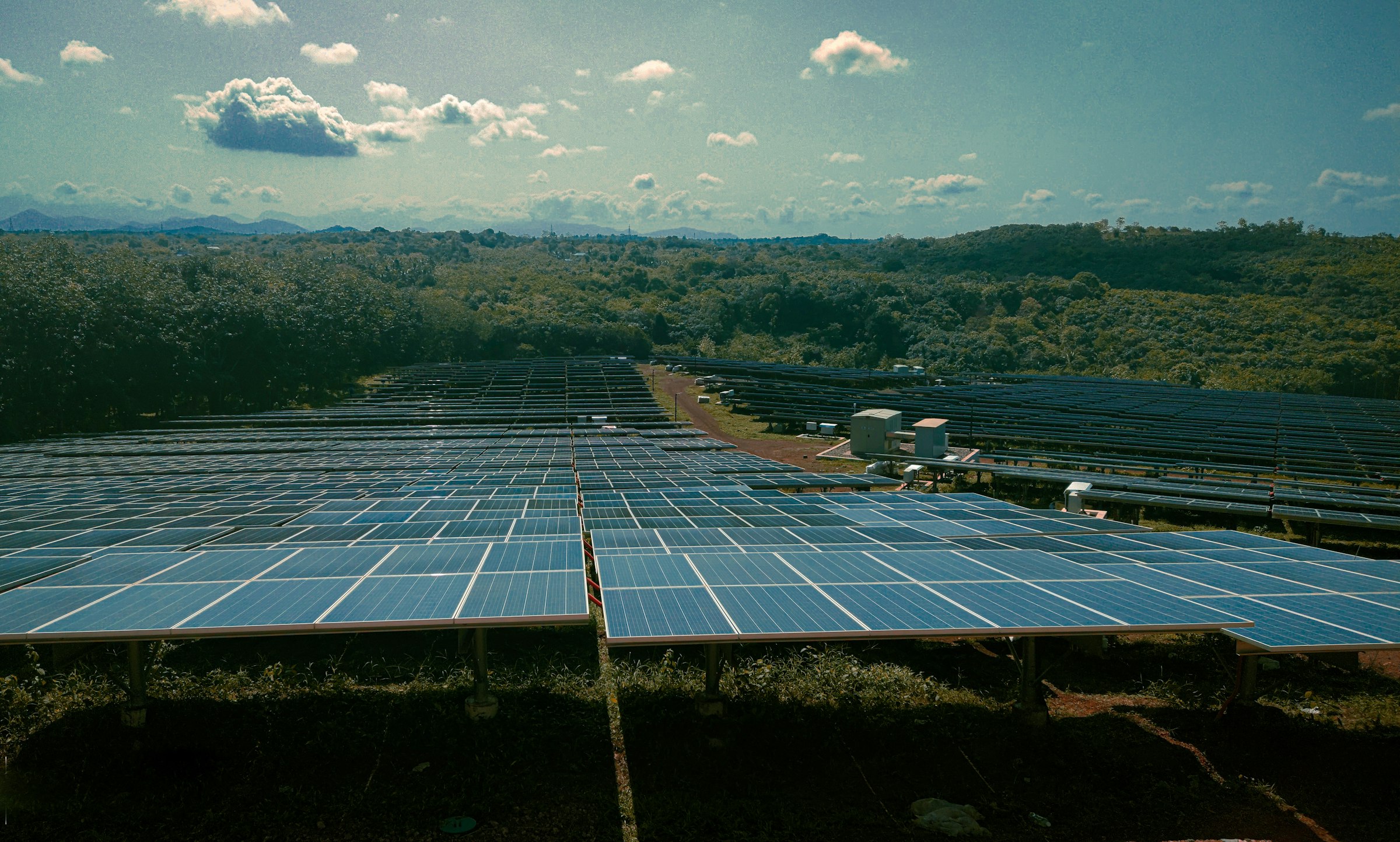

Solar im Versorger-Massstab zeigt dieselbe PV-Idee in Feldgrosse. Foto von Harisankar auf Unsplash.
Haufige Technologien Bei Solarmodulen
Abschnitt betitelt „Haufige Technologien Bei Solarmodulen“Nicht alle Solarmodule sind gleich aufgebaut. Unterschiedliche Zelltechnologien gehen unterschiedliche Kompromisse bei Wirkungsgrad, Kosten, Optik und Flexibilitat ein.
| Typ | Typischer Wirkungsgradbereich | Typische Eigenschaften |
|---|---|---|
| Monokristallines Silizium | Etwa 15 bis 19 Prozent bei alteren Mainstream-Produkten, oft hoher bei neueren Premium-Modulen | Dunkle Optik, hoherer Wirkungsgrad, ubliche Wahl bei begrenzter Dachflache |
| Polykristallines Silizium | Etwa 13 bis 17 Prozent bei alteren Mainstream-Produkten | Historisch gunstiger, etwas geringerer Wirkungsgrad, in neueren Premium-Markten seltener |
| Amorphes Silizium-Dunnschicht | Etwa 5 bis 8 Prozent | Geringerer Wirkungsgrad, leichte Optionen, nutzlich bei kleinen Elektronikgeraten oder Nischenanwendungen |
| Flexible Dunnschicht | Variiert, meist geringer als bei starren kristallinen Modulen | Nutzlich auf gewolbten oder gewichtssensiblen Flachen wie Wohnmobilen oder Booten |
Monokristalline und polykristalline Module verwenden beide Silizium, aber monokristalline Zellen haben eine gleichmassigere Kristallstruktur, was den Wirkungsgrad meist verbessert. Dunnschicht-Technologien konnen wertvoll sein, wenn geringes Gewicht, Flexibilitat oder besondere Formfaktoren wichtiger sind als maximaler Wirkungsgrad.
Warum Solarmodule Nicht Das Gesamte Sonnenlicht In Strom Umwandeln
Abschnitt betitelt „Warum Solarmodule Nicht Das Gesamte Sonnenlicht In Strom Umwandeln“Das ist einer der wichtigsten Punkte uberhaupt. Ein Solarmodul verwandelt nicht jedes bisschen Sonnenlicht in elektrische Leistung. Ein Teil der Energie geht immer verloren.
Wichtige Verlustmechanismen sind zum Beispiel die folgenden.
| Verlustquelle | Warum sie auftritt |
|---|---|
| Spektrale Fehlanpassung | Silizium kann nur Photonen uber seiner Bandluckenenergie nutzen, deshalb werden manche Wellenlangen nicht umgewandelt |
| Uberschussige Photonenergie | Photonen mit viel mehr Energie als benotigt geben den Uberschuss als Warme ab |
| Reflexion | Ein Teil des Sonnenlichts prallt an der Moduloberflache ab, statt in die Zelle einzudringen |
| Rekombination | Manche Elektronen und Locher rekombinieren, bevor sie zum Strom beitragen |
| Temperaturanstieg | Hohere Zelltemperatur senkt in der Regel die Spannung und damit die Gesamtleistung |
| Schmutz und Verschattung | Staub, Schmutz und Teilverschattung reduzieren das einfallende Licht und konnen die Leistung eines ganzen Strings senken |
| Leitungsverluste | Elektrischer Widerstand in Kabeln wandelt einen Teil der Energie in Warme um |
| Wechselrichterverluste | Die Umwandlung von DC in AC ist effizient, aber nie perfekt |
In realen Systemen ist der Modulwirkungsgrad nur ein Teil der Geschichte. Layout, Verschattung, Betriebstemperatur, Wechselrichterwahl, Kabeldimensionierung und Wartung beeinflussen den endgultigen Energieertrag ebenfalls. Fur mehr auslegungsorientierte Hinweise lesen Sie Verschattungs- und Verlustanalyse, Optimierung des Neigungswinkels und Kabeldimensionierung.
Warum Temperatur Und Verschattung So Wichtig Sind
Abschnitt betitelt „Warum Temperatur Und Verschattung So Wichtig Sind“Menschen nehmen oft an, dass Solarmodule Hitze lieben, weil sie in sonnigen Klimazonen gut funktionieren. In Wirklichkeit brauchen Solarzellen Licht mehr als Hitze. Starke Sonneneinstrahlung erhoht die verfugbare Energie, aber hohe Zelltemperaturen senken in der Regel die Spannung und damit den Ertrag.
Verschattung ist ein weiteres grosses Leistungsthema. In einem seriell verschalteten String kann schon eine partielle Verschattung eines einzigen Moduls die Leistung des gesamten Strings nach unten ziehen, sofern das System nicht mit geeigneten Gegenmassnahmen wie modulnaher Leistungselektronik oder durchdachter Stringaufteilung geplant wurde.
Deshalb ist die Standortaufnahme so wichtig. Gutes Solardesign heisst nicht nur, ein Modul auszuwahlen. Es geht auch um Dachausrichtung, Neigungswinkel, saisonalen Sonnenverlauf und das Vermeiden von Hindernissen wie Kaminen, Baumen oder benachbarten Gebauden.
Mehr Anschauen Oder Weiterlesen
Abschnitt betitelt „Mehr Anschauen Oder Weiterlesen“Warum Solar Weiterhin Wichtig Ist
Abschnitt betitelt „Warum Solar Weiterhin Wichtig Ist“Trotz dieser Grenzen bleibt Solar eine der praktischsten Moglichkeiten, Strom ohne Brennstoffverbrennung am Nutzungsort zu erzeugen. Die Sonne liefert der Erde gewaltige Energiemengen, und die Photovoltaik gibt uns einen direkten Weg, einen Teil davon nutzbar zu machen.
Solar ist nicht perfekt. Der Ertrag verandert sich mit Standort, Wetter, Jahreszeit und Tageszeit. Nachts liegt die Produktion bei null, weshalb Netzanschluss oder Energiespeicher so wichtig sind. Doch wenn Solar mit gut ausgelegter Elektronik, sinnvoller Systemdimensionierung und bei Bedarf mit Batterien kombiniert wird, wird sie zu einem verlasslichen Teil moderner Energiesysteme.
Wichtigste Erkenntnisse
Abschnitt betitelt „Wichtigste Erkenntnisse“- Solarmodule arbeiten uber den photovoltaischen Effekt, der Licht in Gleichstrom umwandelt.
- Die entscheidende Struktur in der Zelle ist der PN-Ubergang, der das elektrische Feld zur Ladungstrennung erzeugt.
- Einzelne Zellen liefern nur eine kleine Spannung, deshalb werden viele Zellen zu Modulen und Strings zusammengeschaltet.
- Wechselrichter, Laderegler, Batterien und Verkabelung bestimmen, wie Solarstrom in realen Systemen genutzt wird.
- Die reale Leistung hangt von mehr ab als nur vom Modul-Nennwert. Temperatur, Verschattung, Reflexion, Leitungsverluste und Umwandlungsverluste spielen alle eine Rolle.
